Was braucht Ihr Gebäude?

1 EingangGlas und Tür

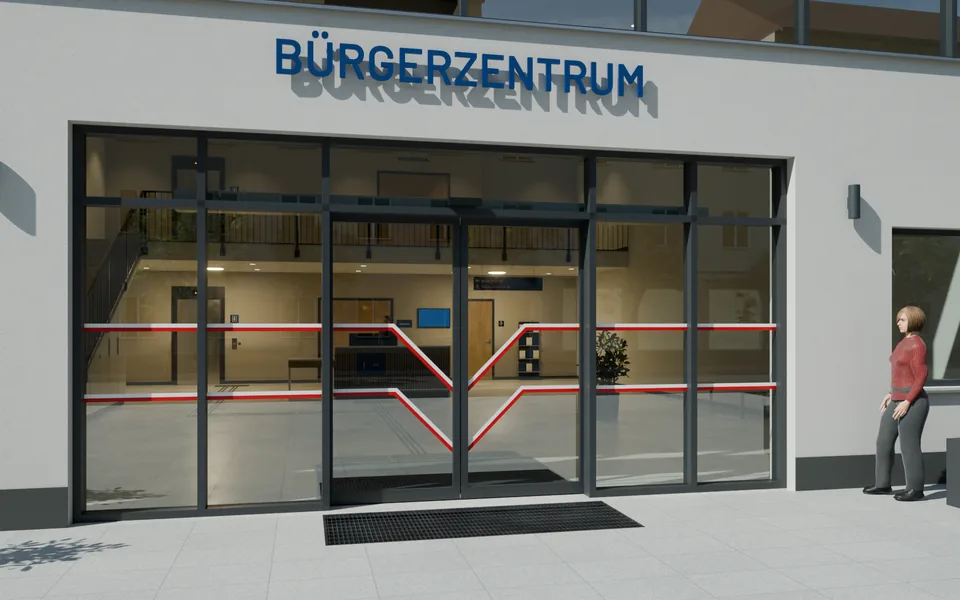

Sie stehen draußen vor der Tür. Die Glasfront zeigt drei Arten, Glas zu markieren. Wählen Sie eine Art unter dem Bild.

123Beispielansicht, am Computer erstellt

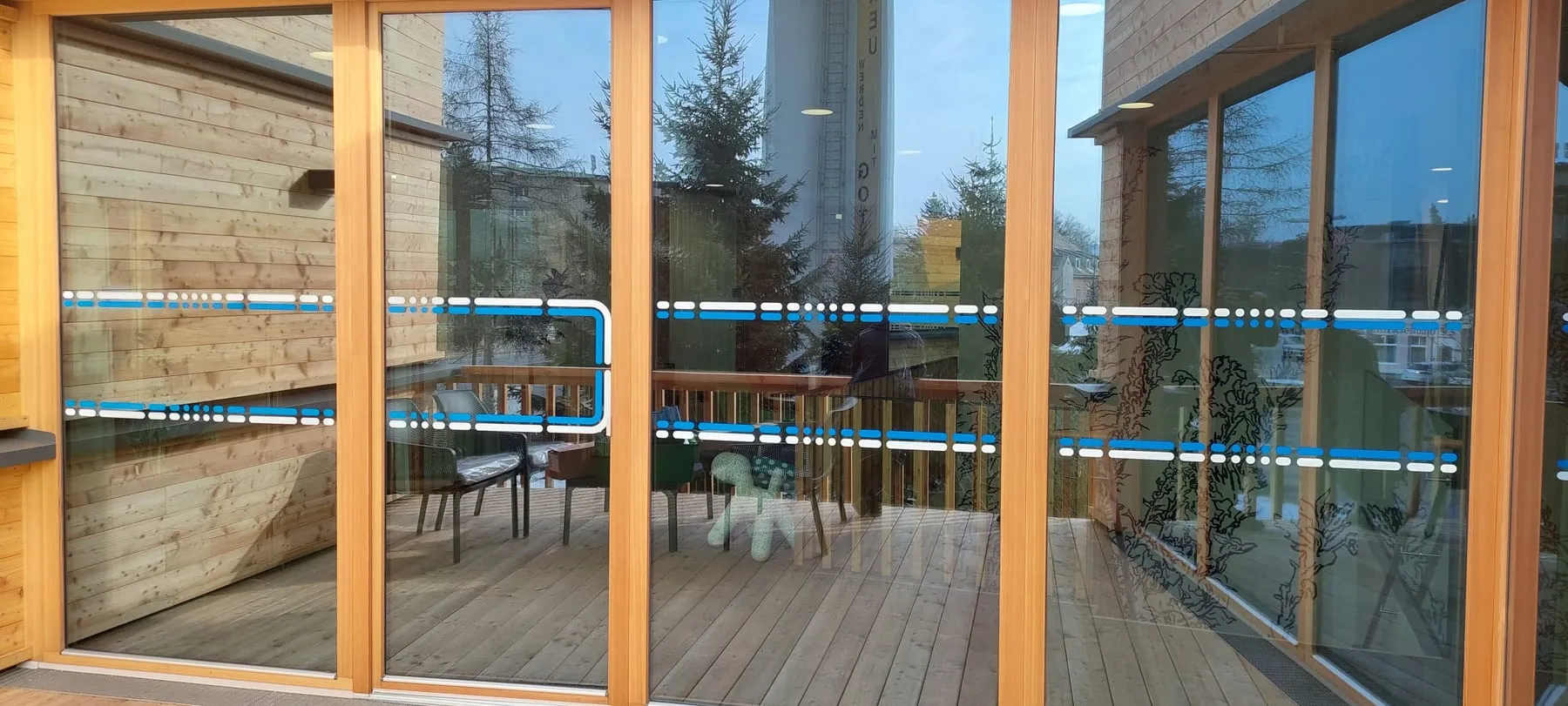

1. 1Punkt 1: Glas sichtbar machen

   Die Glasfront braucht eine Markierung aus hellen und dunklen Teilen. Ohne Markierung übersehen Ihre Besucher das Glas und laufen hinein, vor allem bei Gegenlicht. Hell und dunkel zusammen bleiben vor hellem wie vor dunklem Hintergrund sichtbar.

   Im Beispiel:

   Art a: Zwei durchgehende Streifen liegen in 90 bis 96 cm und 144 bis 150 cm Höhe. Jeder Streifen ist 6 cm breit, 3 cm weiß und 3 cm rot.

   Art b: Zwei unterbrochene Streifen liegen in 90 bis 100 cm und 140 bis 150 cm Höhe. Jeder Streifen ist 10 cm breit, 5 cm weiß und 5 cm rot. Die Stücke sind 6 bis 30 cm lang, die Lücken 2 cm.

   Art c: Ein Band aus senkrechten Balken liegt zwischen 90 und 130 cm Höhe. Die Balken sind 2,5 cm breit, abwechselnd rot und weiß. Zwischen den Balken ist je 1 cm Lücke.

   Das gilt:

   • PflichtGlasflächen in allgemein zugänglichen Bereichen kontrastreich markieren, wo Besucher dagegen laufen können. Die Markierung ist bei Tag und Nacht und von beiden Seiten sichtbar. Nicht nötig ist sie bei Glastüren mit kontrastierendem Rahmen ab 10 cm oder kontrastierendem Sockel ab 30 cm. (OIB‑RL 4, 5.1.3)
   • ÖNORMDie Markierung ist je zur Hälfte hell und dunkel, nicht durchsichtig und hat Kontraststufe K II. Ein Rahmen genügt nur bei Glas bis 60 cm Breite. (ÖNORM B 1600, 7.1.8.1)
   • Art a: ÖNORMZwei durchgehende Streifen von je mindestens 6 cm liegen im Bereich 90 bis 150 cm. (ÖNORM B 1600, 7.1.8.2, Variante I)
   • Art b: ÖNORMZwei unterbrochene Streifen von je mindestens 10 cm liegen im Bereich 90 bis 150 cm. Die Lücken sind höchstens 3 cm groß. Es gibt mindestens dreimal so viel Folie wie Lücke. (ÖNORM B 1600, 7.1.8.2, Variante III)
   • Art c: ÖNORMEin Muster liegt im Bereich 90 bis 130 cm. Das Muster hat mindestens doppelt so viel Folie wie freies Glas. Keine Lücke ist größer als ein Kreis mit 5 cm Durchmesser. Das schmalste Element ist mindestens so breit wie die größte Lücke. (ÖNORM B 1600, 7.1.8.3, Variante IV)

   Möglichkeiten: Wir nehmen Folie in Ihren Hausfarben, wenn hell und dunkel gut kontrastieren. So passt die Markierung zu Ihrem Haus. Durchgehende oder unterbrochene Streifen gehen ebenso wie ein Muster oder Ihr Logo.

   Mehr dazu im Ratgeber Glasflächen markieren





2. 2Punkt 2: Wo die Tür aufgeht

   Art a: An der Schiebetür laufen beide Streifen schräg zur Mitte. So sehen Ihre Besucher schon von weitem, wo die Tür aufgeht.

   Art b: Ein senkrechter Bogen an der Kante verbindet die beiden Streifen. Er zeigt Ihren Besuchern, wo die Tür aufgeht.

   Art c: Zur Mitte hin fällt das Muster schräg ab. So sehen Ihre Besucher, wo die Tür aufgeht.

   Im Beispiel:

   Art a: Beide Streifen knicken über ein Quadrat von 50 × 50 cm ab. Der untere reicht an der Kante bis 40 cm hinunter, wie im Bild der Norm.

   Art b: Der Bogen liegt 5 cm neben der Glaskante.

   Art c: Die Schräge folgt einem Quadrat von 50 cm.

   Das gilt:

   • PflichtDie Richtlinie verlangt die Markierung, aber keine bestimmte Form. (OIB‑RL 4, 5.1.3)
   • ÖNORMBei Glastüren ab 60 cm Glasbreite zusätzlich die Seite kennzeichnen, an der sie aufgehen. Dafür eignet sich zum Beispiel die Schräge eines 50-cm-Quadrats oder eine senkrechte Markierung. (ÖNORM B 1600, 7.1.8.4, Bild 13)

   Möglichkeiten: Schräge, senkrechte Markierung oder ein kontrastreicher Griff.





3. 3Punkt 3: Das Leitsystem beginnt an der Tür

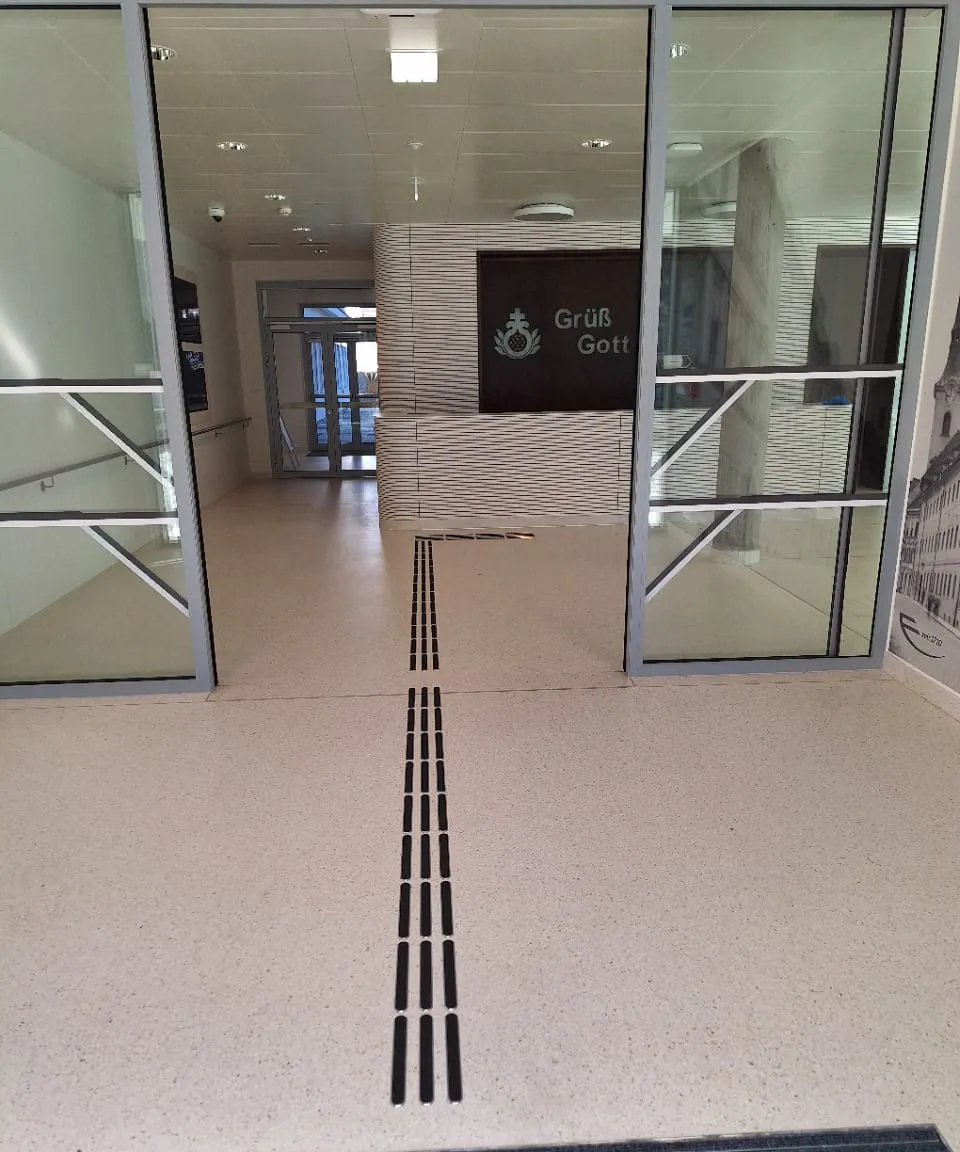

   Gleich hinter der Schiebetür beginnt der Leitstreifen zum Empfang mit einem Feld aus quer liegenden Stegen. So finden Besucher mit Langstock den Anfang des Wegs.

   Draußen liegt hier ein Platz der Gemeinde, darum beginnt das Leitsystem erst an der Tür. Der Leitstreifen beginnt schon am Gehsteig, wenn der Vorplatz zu Ihrem Gebäude gehört.

   Im Beispiel:

   Das Feld über die ganze Türbreite ist 2,20 m breit und 40 cm tief. Darin liegen 6 Stege. Außen vor der Schiebetür braucht es kein eigenes Feld, weil sie nicht aufschwenkt.

   Das gilt:

   • PflichtDas Leitsystem gilt auch für Außenflächen, die zum Gebäude gehören. (OIB‑RL 4, 7.5.2)
   • PflichtVor einer automatischen Tür braucht es ein Feld nur, wenn sie aufschwenkt und ein taktiles Leitsystem verlangt ist. (OIB‑RL 4, 2.9.5)
   • ÖNORMDer Streifen führt ohne Lücke vom öffentlichen Gut (Gehsteig oder öffentlicher Platz) bis zu einer ständig besetzten Stelle. (ÖNORM B 1600, 10.3.2)
   • ÖNORMFeld rund 40 cm tief (± 5 cm) mit mindestens 6 Stegen. (ÖNORM V 2102, 6.3.1 und 6.3.4.2)
   • ÖNORMBei einer geraden Schiebetür mit zwei Flügeln führt der Streifen auf die Mitte zwischen den Flügeln. (ÖNORM V 2102, 7.2.3)

   Möglichkeiten: Leitstreifen gehen auch außen (V 2102, 6.1.1). Die Stege sind dort etwas höher. Wir klären mit Ihnen, welches Material zu Ihrem Boden passt.



Weiter: Foyer

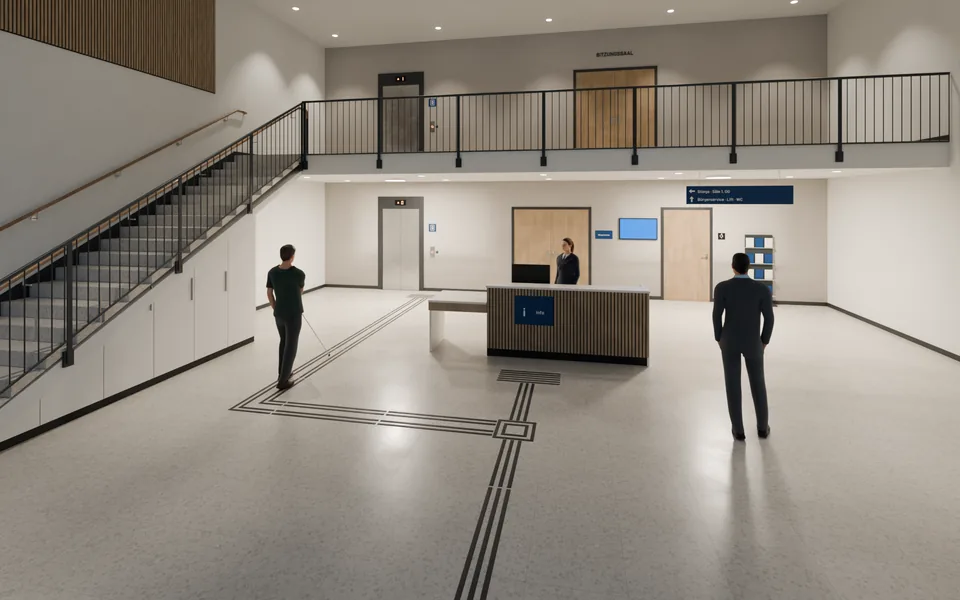

2 FoyerLeitstreifen

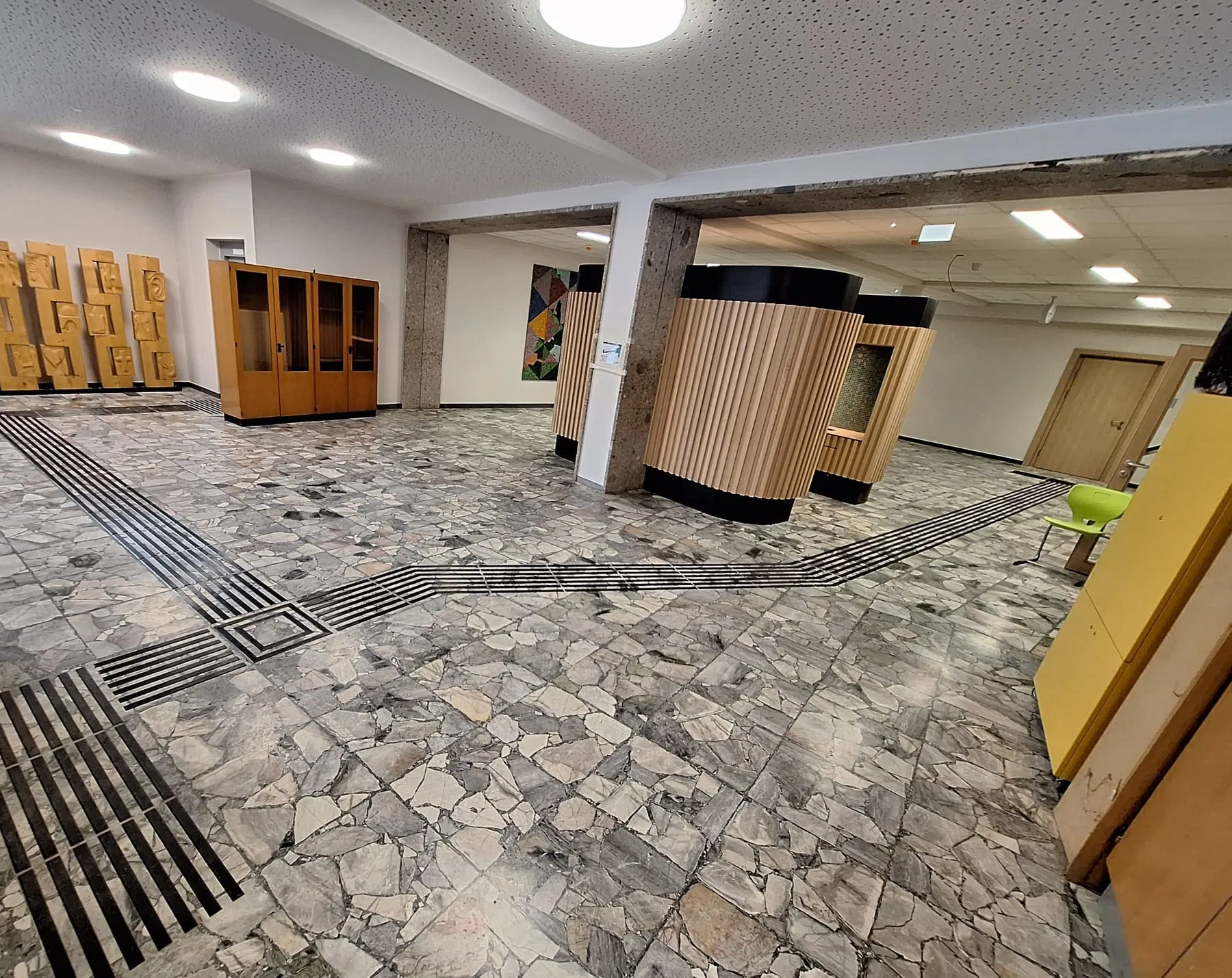

Drinnen führt ein Leitstreifen zum Empfang, ein zweiter zweigt zum Lift ab. So finden Besucher mit Langstock beide Ziele, ohne zu fragen.

1234567Beispielansicht, am Computer erstellt

1. 1Punkt 1: Leitstreifen innen

   Auf dem Hauptweg genügt drinnen ein schmaler Streifen aus drei Stegen. Fuß und Langstock spüren ihn, das Auge sieht ihn am Kontrast.

   Im Beispiel:

   3 Stege liegen dunkel auf hellem Stein. Jeder ist 35 mm breit und 3,5 mm hoch.

   Das gilt:

   • ÖNORMInnen reicht die halbe Breite mit rund 20 cm und 3 Stegen. Die Stege sind nur erhaben. (ÖNORM V 2102, 6.3.2)
   • ÖNORMStege 35 mm breit (± 5 mm), innen 3,5 mm hoch (± 0,5 mm). (ÖNORM V 2102, 6.1.1)
   • ÖNORMKontrast zum Boden trocken und nass mindestens K IV. (ÖNORM V 2102, 6.2; B 1600, 10.4.2)
   • ÖNORMZu Wänden und Möbeln mindestens 40 cm, besser 50 cm Abstand. (ÖNORM V 2102, 5.1.3)

   Möglichkeiten: Aufgeklebte Stege aus Kunststoff in Schwarz oder einer anderen Kontrastfarbe, in Stein eingefräste Rillen oder Einzelelemente aus Metall. Auf zu dunklem Boden bringt ein heller Begleitstreifen von mindestens 15 cm den Kontrast (V 2102, 6.2). Wir klären mit Ihnen, was zu Ihrem Boden passt.

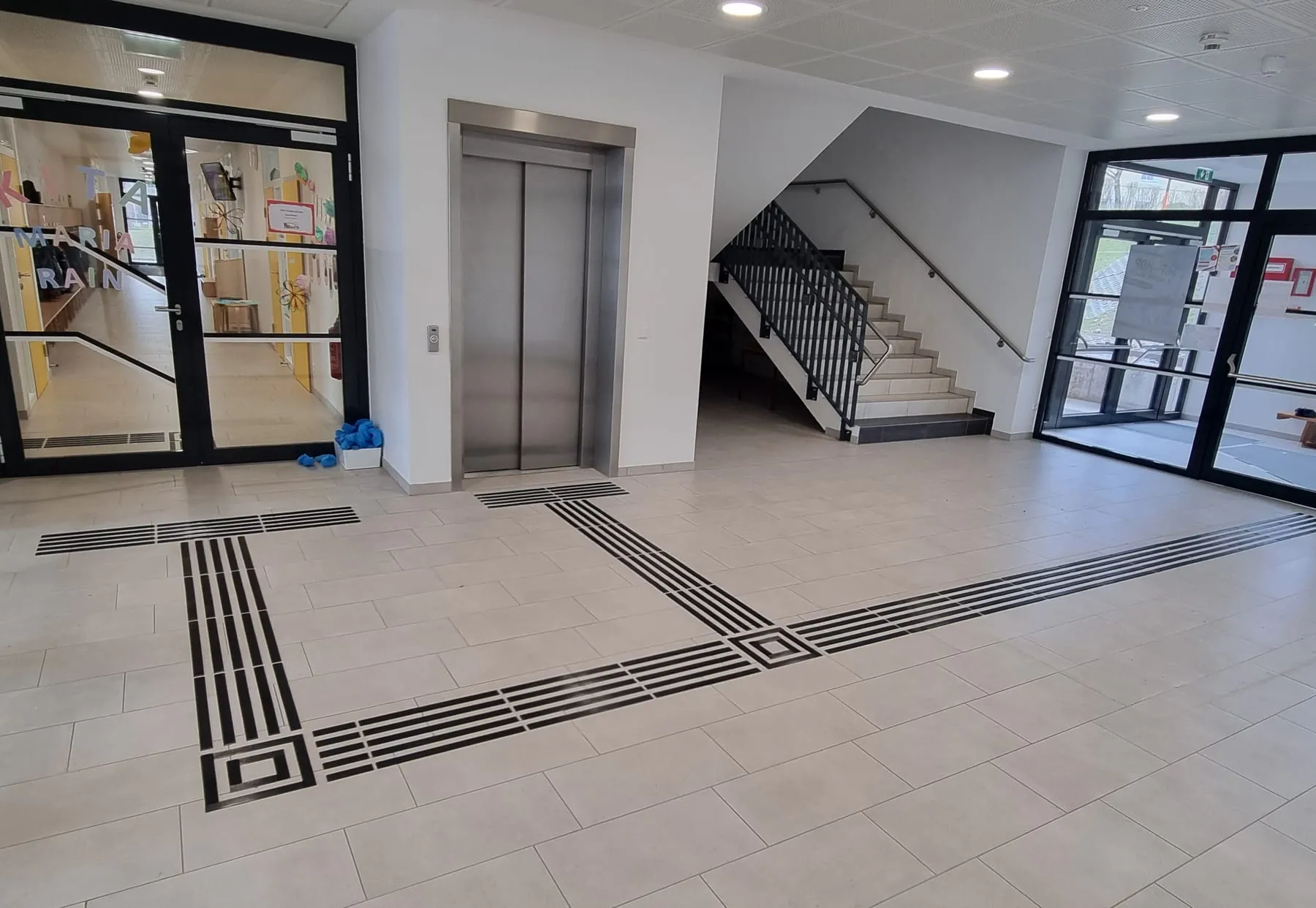

2. 2Punkt 2: Wo sich der Weg teilt

   An der Abzweigung liegt ein quadratisches Feld mit doppeltem Rahmen. So merken Besucher mit Langstock, dass sich der Weg hier teilt. In diesem Beispiel geht es links zum Lift.

   Im Beispiel:

   Das Feld ist 40 × 40 cm groß und innen frei. Der Rahmen besteht aus Stegen.

   Das gilt:

   • ÖNORMAn jeder Abzweigung ein Feld. Innen als freies Feld mit Rahmen oder als Feld aus Noppen, Seitenlänge rund 40 cm (± 5 cm). (ÖNORM V 2102, 6.3.3.2)

   Möglichkeiten: Einfacher oder doppelter Rahmen oder ein Feld aus Noppen.



3. 3Punkt 3: Der Weg zum Lift

   Der Streifen zum Lift hat vier Stege und in der Mitte eine Lücke. Daran erkennen Besucher mit Langstock, dass dieser Ast zum Lift führt.

   Im Bild folgt ein Besucher mit weißem Langstock dem Streifen zum Lift.

   Im Beispiel:

   Der Streifen ist rund 30 cm breit und hat keinen Mittelsteg. An der Ecke geht er ohne Feld im rechten Winkel weiter.

   Das gilt:

   • ÖNORMZum Lift in Dreiviertel-Breite (rund 30 cm) ohne Mittelsteg, direkt zur Ruftaste. Die Richtung wechselt bevorzugt im rechten Winkel. (ÖNORM V 2102, 6.3.2 mit Bild 11; 7.3.6; 6.3.3.1)
4. 4Punkt 4: Am Lift

   Am Lift gibt es ein Feld am Boden, die Ruftaste und die Geschoßzahl zum Ertasten. Die Nahaufnahme zeigt alle drei genauer.

   Zur Nahaufnahme Lift

5. 5Punkt 5: Angekommen: der Empfang

   Kurz vor der Theke endet der Leitstreifen mittig in einem Feld aus quer liegenden Stegen. So wissen Besucher mit Langstock, dass sie angekommen sind.

   Im Beispiel:

   Das Feld ist 80 × 40 cm groß, hat 6 Stege und liegt 50 cm vor der Theke.

   Das gilt:

   • ÖNORMDas Ende eines Leitsystems darf ein Feld markieren, rund 40 cm tief (± 5 cm) mit mindestens 6 Stegen. (ÖNORM V 2102, 6.3.4.2 und 6.3.1)
   • ÖNORMZu Möbeln mindestens 40 cm, besser 50 cm Abstand. (ÖNORM V 2102, 5.1.3)
6. 6Punkt 6: Eine Stelle, an der immer jemand ist

   Das Leitsystem führt dorthin, wo immer jemand ist und weiterhilft. So bekommen Ihre Besucher am Ziel Auskunft von einem Menschen. Ohne besetzten Empfang führt der Streifen zu einer Klingel mit Gegensprechanlage.

   Das gilt:

   • PflichtEin taktiles oder akustisches Leitsystem braucht es je nach Größe und Zweck in Gebäuden, die barrierefrei sein müssen. Wohnhäuser sind ausgenommen. Das Leitsystem kommt immer zusätzlich zu den Wegweisern. (OIB‑RL 4, 7.5.2)
   • ÖNORMOb ein Leitsystem nötig ist, hängt von Größe und Zweck ab. Dann ist es immer taktil, akustisch allein genügt nicht. Der Leitstreifen führt ohne Lücke vom öffentlichen Gut bis zur ständig besetzten Stelle. Sonst führt er bis zur Klingel mit Gegensprechanlage. (ÖNORM B 1600, 10.3.2)

   Möglichkeiten: Der Leitstreifen kann zur Info, zur Kassa oder zum Portier führen. Wir klären mit Ihnen, was „je nach Größe und Zweck“ für Ihr Gebäude heißt.

7. 7Punkt 7: Wegweiser für die Augen

   Wer gut sieht, liest den Wegweiser. Wer schlecht sieht, spürt den Boden. Darum ersetzt der Leitstreifen die Wegweiser nicht.

   Das gilt:

   • PflichtDas Tast- oder Hörsystem kommt zusätzlich zu den Wegweisern. (OIB‑RL 4, 7.5.2)
   • ÖNORMSchilder bevorzugt hell auf dunkel und matt, mit Kontraststufe K II. (ÖNORM B 1600, 10.3.1.1 und 10.4.2)
   • ÖNORMDarunter mindestens 2,10 m frei. (ÖNORM B 1600, 7.2.4)

   Möglichkeiten: Wegweiser, Raumschilder und Übersichtstafeln im selben Erscheinungsbild.

   Mehr zu Gebäudeleitsystemen



Weiter: Lift

3 LiftNahaufnahme

Hier endet der Weg zum Lift.

123Beispielansicht, am Computer erstellt

1. 1Punkt 1: Bis zur Ruftaste

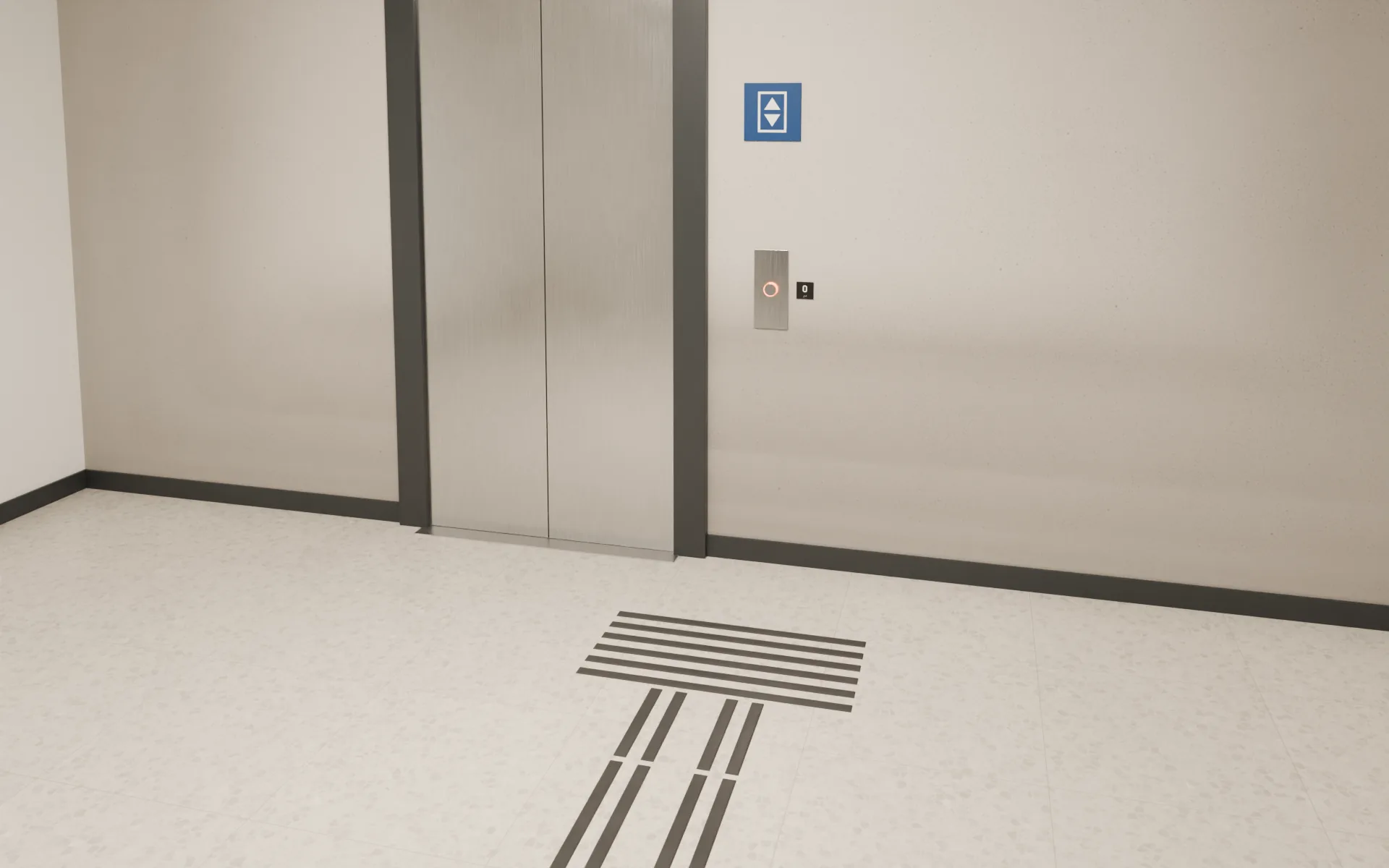

   Der Streifen ohne Mittelsteg führt genau auf die Ruftaste zu. So finden Besucher mit Langstock die Taste ohne Suchen.

   Das gilt:

   • ÖNORMLeitstreifen direkt zur Ruftaste, in Dreiviertel-Breite ohne Mittelsteg. (ÖNORM V 2102, 7.3.6; 6.3.2 mit Bild 11)
2. 2Punkt 2: Hier ist der Lift

   Ein Feld aus quer liegenden Stegen liegt mittig vor der Ruftaste. So spüren Besucher mit Langstock, dass hier der Lift ist.

   Im Beispiel:

   Das Feld ist 80 × 40 cm groß, hat 6 Stege und liegt 50 cm vor der Wand.

   Das gilt:

   • PflichtVor der Lifttür eine freie Fläche von 1,50 m Durchmesser zum Wenden. (OIB‑RL 4, 2.3.1)
   • ÖNORMAm Lift verlangt ist nur, dass der Leitstreifen direkt zur Ruftaste führt. (ÖNORM V 2102, 7.3.6)
   • ÖNORMAm Ende eines Leitstreifens darf ein Feld liegen wie hier. Das Feld ist rund 40 cm tief (± 5 cm) und hat mindestens 6 Stege. (ÖNORM V 2102, 6.3.4.2 und 6.3.1)
3. 3Punkt 3: Geschoß zum Ertasten

   Neben der Ruftaste steht die Geschoßzahl in erhabener Schrift und darunter in Brailleschrift. So wissen blinde Besucher, in welchem Geschoß sie sind.

   Im Beispiel:

   Das Schild ist 6 × 6 cm groß und hängt in 1 m Höhe. Die Ziffer ist 30 mm hoch und 1 mm erhaben.

   Das gilt:

   • ÖNORMDie Geschoßzahl steht neben der Ruftaste in 90 bis 110 cm Höhe. Die Ziffern sind 15 bis 40 mm groß. (ÖNORM B 1600, 7.3.4.1.3)
   • ÖNORMSchrift 0,8 bis 1,2 mm erhaben, Brailleschrift nach den Maßen der Norm. (ÖNORM V 2105, 4.1 und 4.2)
   • ÖNORMLifttür und Rahmen heben sich ab, Kontraststufe K IV. (ÖNORM B 1600, 7.3.4.2.1)

   Möglichkeiten: Geschoßschilder, Türschilder mit Brailleschrift und ein Übersichtsplan zum Ertasten am Eingang. Wir stimmen Inhalte und Brailleschrift mit Ihnen ab.



Weiter: Stiege

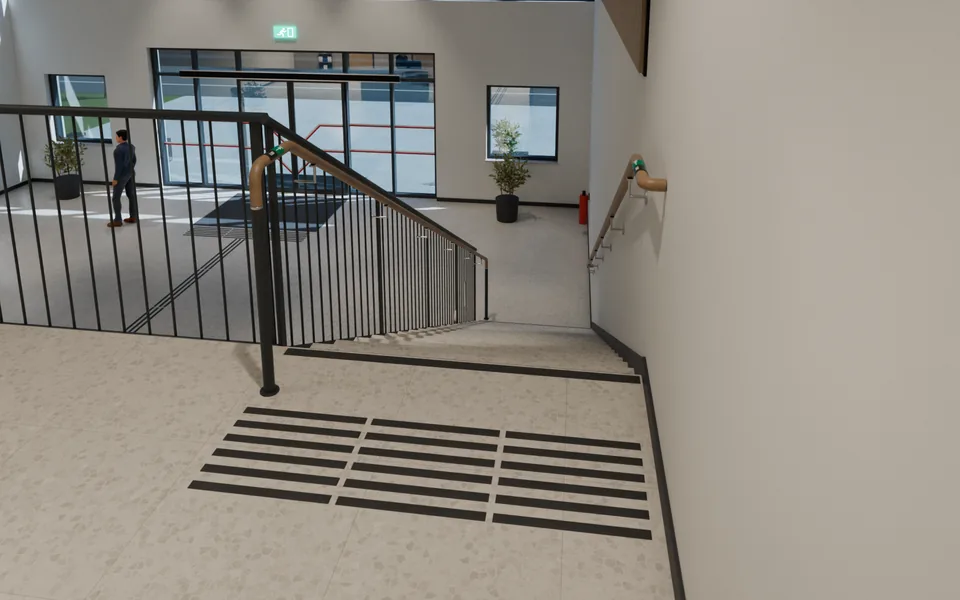

4 Stiegeoben im 1. Stock

Oben an der Stiege geht es hinunter ins Erdgeschoß.

12345Beispielansicht, am Computer erstellt

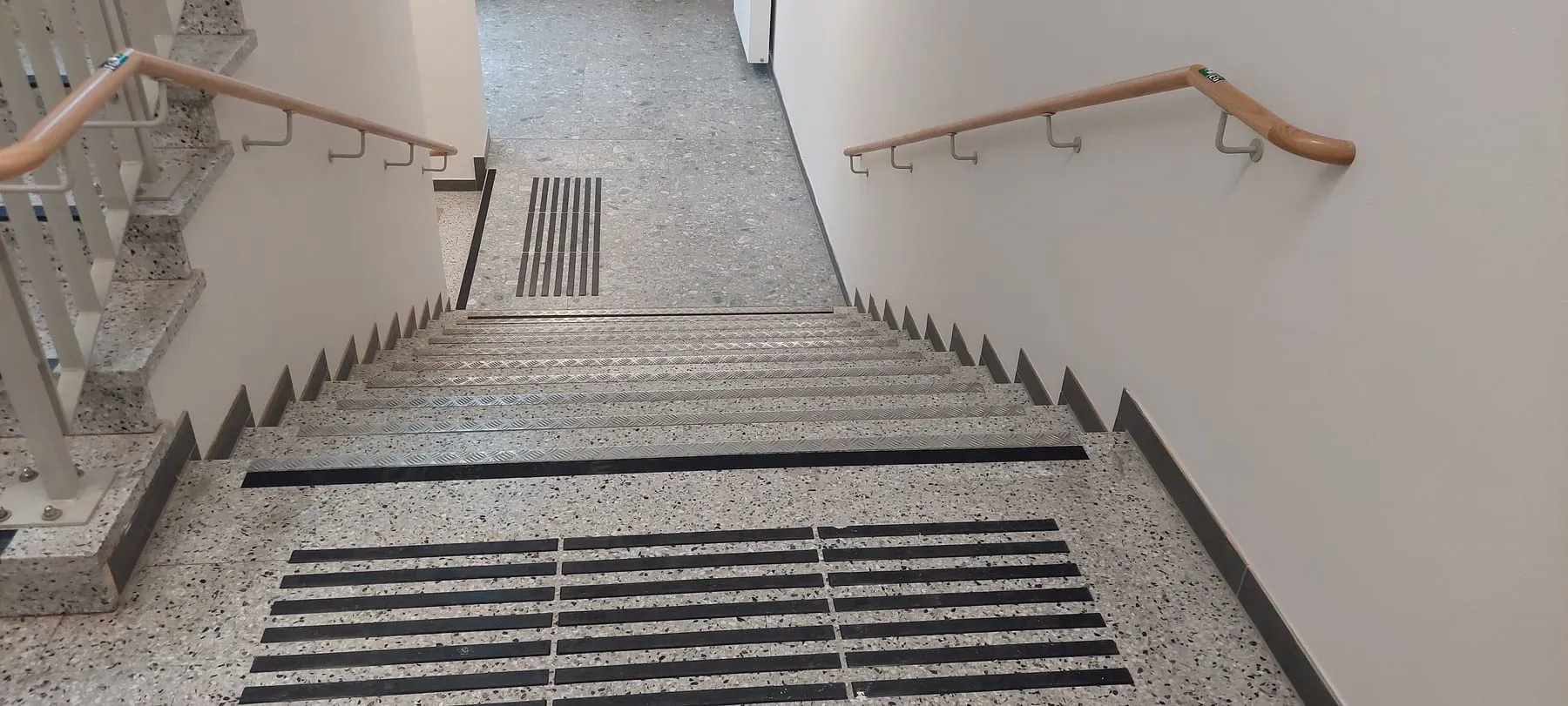

1. 1Punkt 1: Achtung, Stiege abwärts

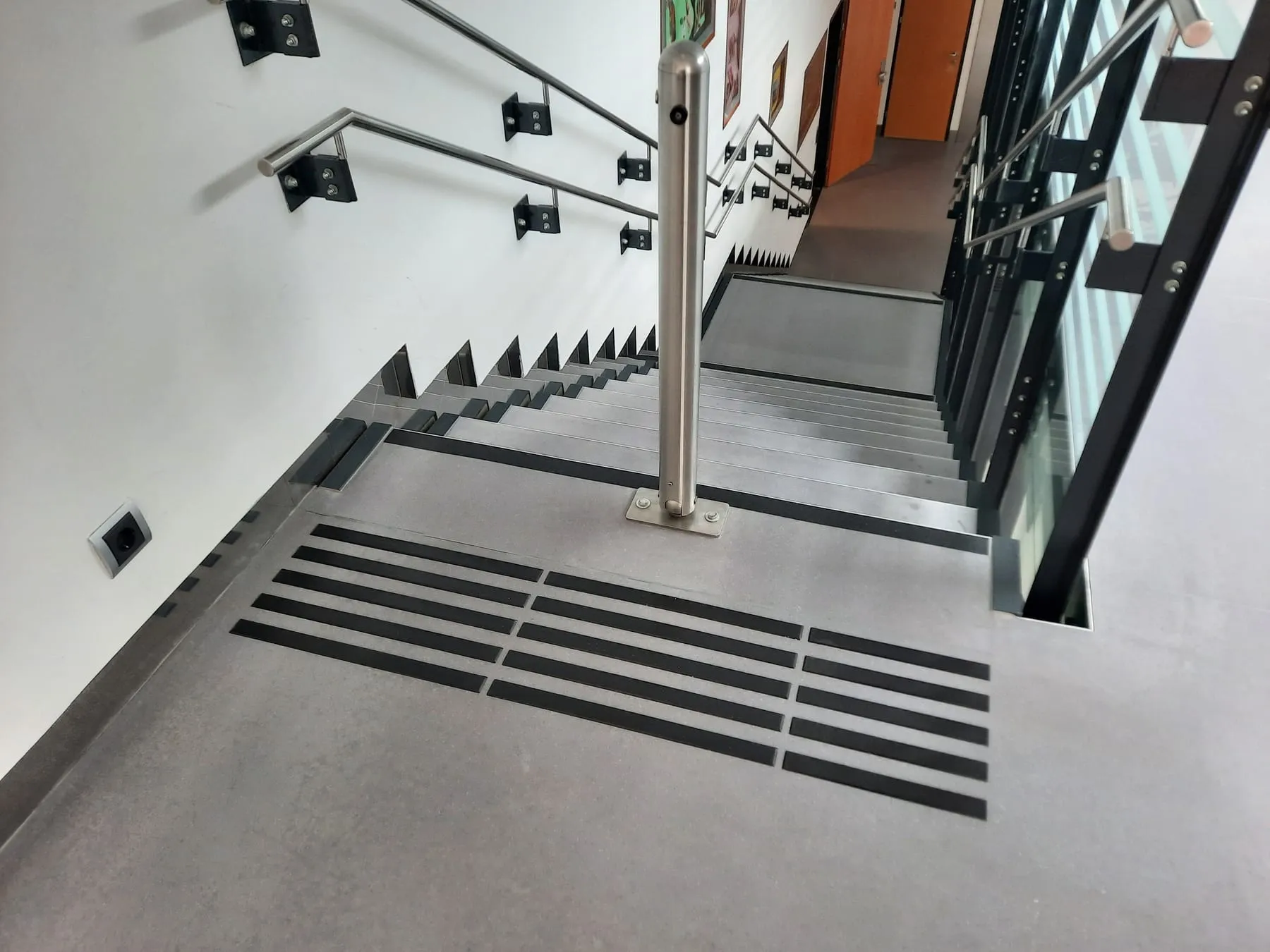

   Oben vor der Stiege liegt über die ganze Breite ein Feld aus quer liegenden Stegen. Das Feld warnt blinde Besucher, dass es hier hinuntergeht. Unten braucht es kein solches Feld.

   Im Beispiel:

   Das Feld hat 6 Stege und ist 40 cm tief. Das Feld reicht über die ganze Laufbreite und liegt 40 cm vor der ersten Stufenkante.

   Das gilt:

   • PflichtVor jeder Stiege abwärts braucht es ein Feld, wenn das Gebäude barrierefrei sein muss. Ausgenommen sind Stiegen in Stiegenhäusern sowie in Alters- und Pflegeheimen und Krankenhäusern. (OIB‑RL 4, 3.2.5)
   • ÖNORMDas Feld reicht über die ganze Laufbreite und ist rund 40 cm tief. Der Abstand zur ersten Stufenkante beträgt 30 bis 40 cm. Auch ohne Leitsystem braucht es das Feld. (ÖNORM V 2102, 7.3.4 und 6.3.4.2)
   • ÖNORMIn allen allgemein zugänglichen Bereichen. Ausgenommen sind nur räumlich abgeschlossene Stiegenhäuser. (ÖNORM B 1600, 7.3.2.5)

   Klären: Das Baurecht regelt nicht eindeutig, ob auch andere Gebäude das Feld brauchen. Diese Frage klären wir mit Ihnen.

   Möglichkeiten: Aufgeklebt oder eingefräst, innen und außen.



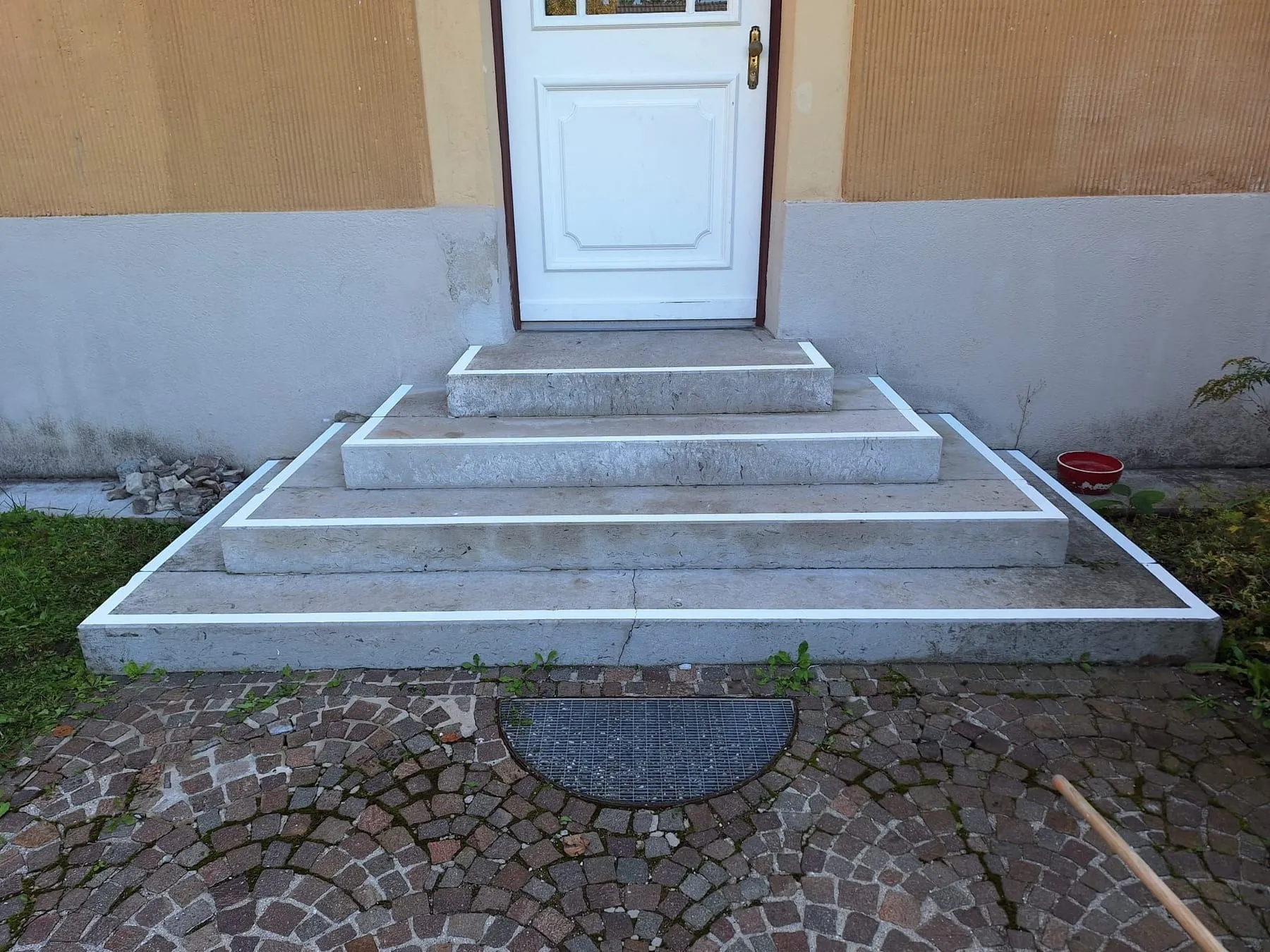

2. 2Punkt 2: Kanten sichtbar machen

   An der ersten und letzten Stufe jedes Laufs zeigt ein dunkler Streifen, wo die Stufe endet. So erkennen Besucher mit wenig Sehkraft, wo die Stiege anfängt und aufhört.

   Im Beispiel:

   An der obersten und an der untersten Stufe.

   Das gilt:

   • PflichtMindestens die erste und letzte Stufe jedes Laufs markieren, wenn das Gebäude barrierefrei sein muss. Der Streifen geht über die ganze Breite an der Vorderkante. (OIB‑RL 4, 3.2.5)
   • ÖNORMAn allen Stiegen in allgemein zugänglichen Bereichen markieren. Der Streifen ist mindestens 5 cm breit und höchstens 5 cm von der Kante entfernt. Er hat Kontraststufe K III. Bei Stiegen mit höchstens 5 Stufen jede Stufe markieren. Die senkrechte Fläche der Stufe braucht keine Markierung. (ÖNORM B 1600, 7.3.2.5)

   Möglichkeiten: Rutschhemmende Streifen zum Aufkleben oder eingelegte Profile, innen und außen. Eingelegte Profile halten länger (B 1600, 10.3.1.2).



3. 3Punkt 3: Handlauf auf beiden Seiten

   Auf beiden Seiten gibt es einen Handlauf, der oben und unten 30 cm weitergeht. So haben Ihre Besucher schon vor der ersten Stufe Halt. Am freien Ende führt der Handlauf bis zum Boden, damit niemand mit dem Stock darunter gerät.

   Im Beispiel:

   Der Handlauf ist aus Eiche, 42 mm dick und 90 cm hoch. Am Ende führt ein Pfosten bis zum Boden.

   Das gilt:

   • PflichtAb 2 Stufen auf beiden Seiten in 85 bis 90 cm Höhe. Muss das Gebäude barrierefrei sein, geht der Handlauf oben und unten 30 cm weiter. Er ist dann kontrastreich zur Wand. (OIB‑RL 4, 3.2.6 und 7.6)
   • PflichtBei Zu- und Umbauten im Bestand sind 85 bis 100 cm möglich. (OIB‑RL 4, 7.7.6)
   • ÖNORMDer Handlauf ist rund und 30 bis 45 mm dick. Er hat mindestens 4 cm Abstand zur Wand. Die Halter greifen von unten an, mindestens 8 cm unter der Oberkante. Über Zwischenpodeste läuft er weiter. Die Enden sind nach unten oder zur Seite gebogen. Er braucht Kontraststufe K IV. (ÖNORM B 1600, 7.3.2.3)

   Möglichkeiten: Schilder lassen sich auch an vorhandenen Handläufen anbringen. Ihr Handlauf kann also bleiben.



4. 4Punkt 4: Schild am Handlauf

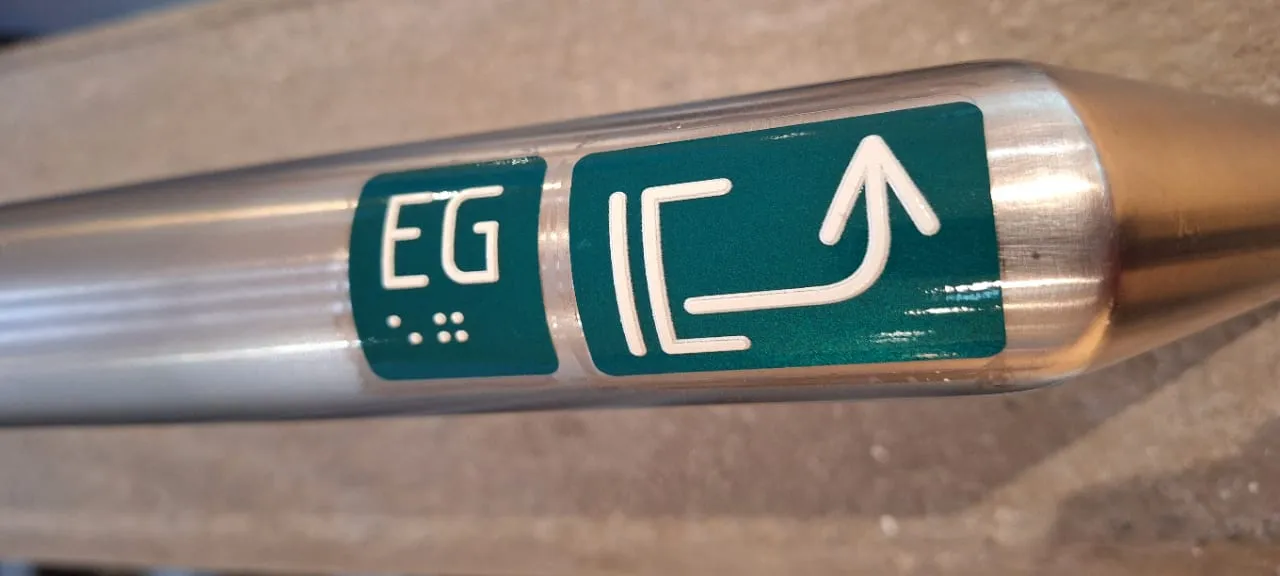

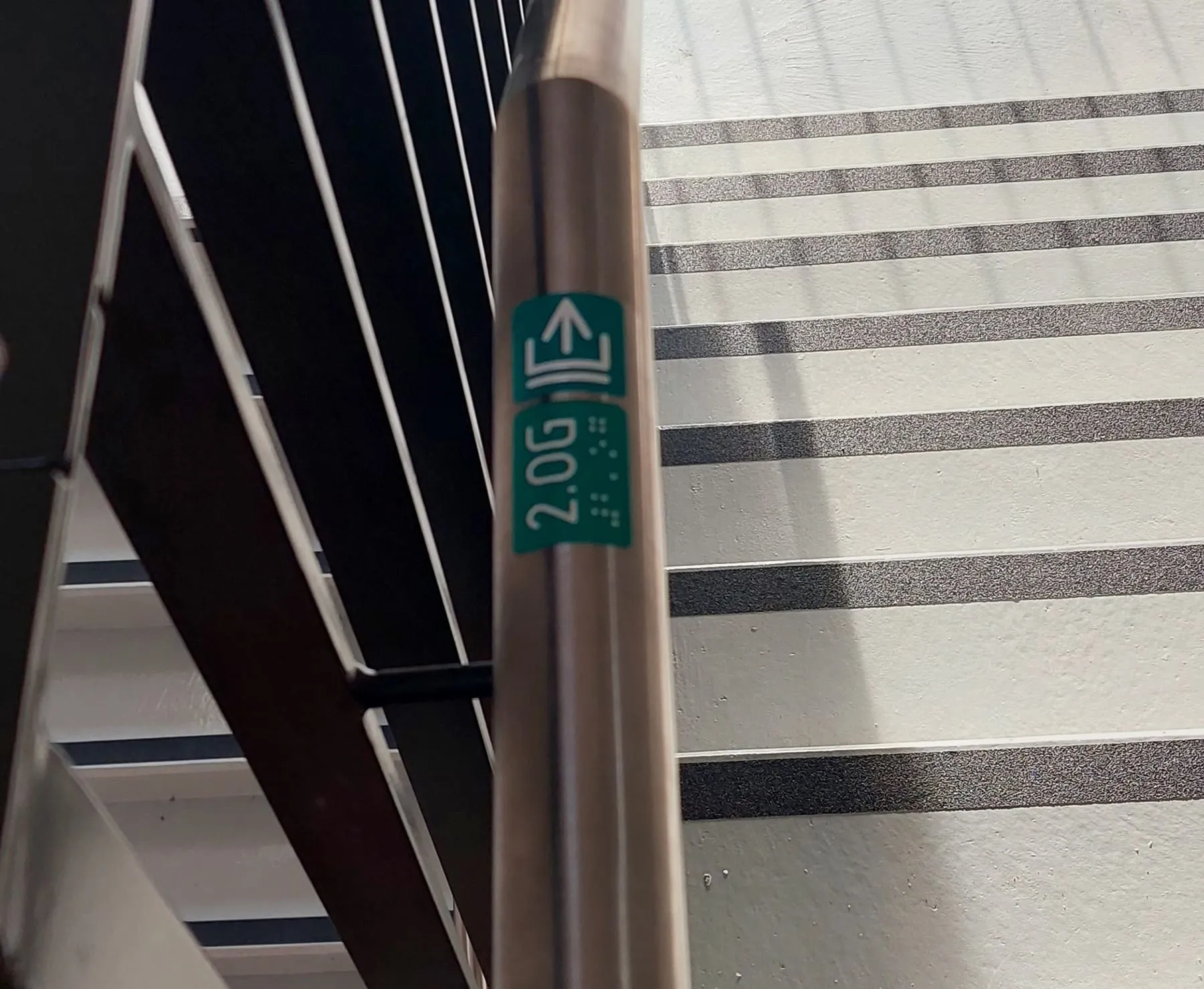

   An jedem Ende jedes Handlaufs sitzt ein Schild. Blinde Besucher ertasten darauf das Geschoß und den Weg hinaus. Die Nahaufnahme zeigt das Schild genauer.

   Das gilt:

   • ÖNORMAm Anfang und Ende aller Handläufe. (ÖNORM V 2105, 5.1.2.3; B 1600, 10.3.2)
   • Die OIB-Richtlinie 4 verlangt die Schilder nicht.

   Zur Nahaufnahme Handlauf

5. 5Punkt 5: Glas auch von innen

   Die Markierung klebt auf beiden Seiten des Glases. So sehen Ihre Besucher die Streifen auch auf dem Weg hinaus.

   Das gilt:

   • PflichtGut sichtbar von beiden Seiten. (OIB‑RL 4, 5.1.3)
   • ÖNORMGegen Spiegelungen hilft es, auf beiden Seiten zu markieren. (ÖNORM B 1600, 7.1.8.1)

Weiter: Handlauf

5 HandlaufNahaufnahme

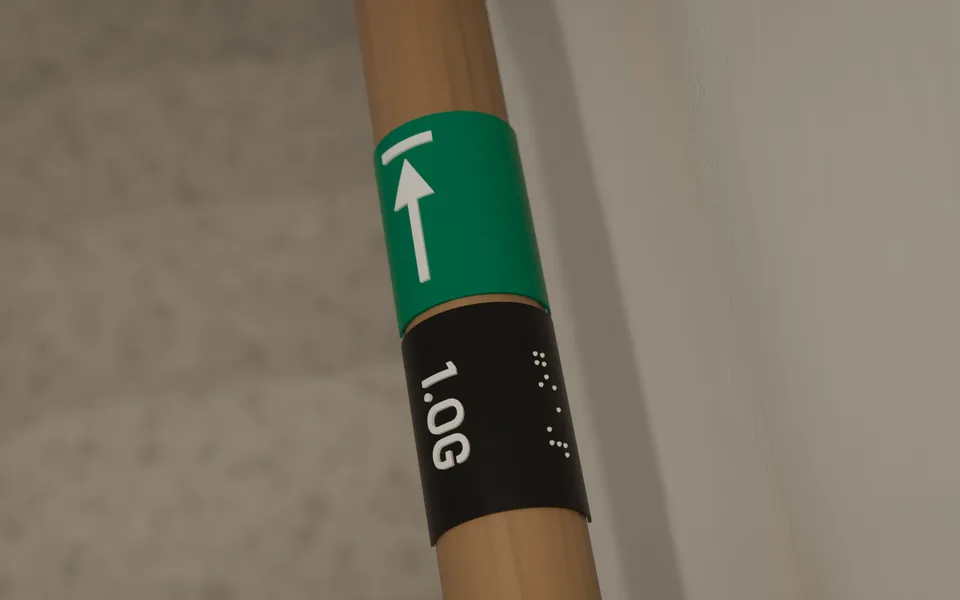

Das Schild sitzt oben am Handlauf an der Wand.

123Beispielansicht, am Computer erstellt

1. 1Punkt 1: Weg ins Freie

   Im grünen Feld zeigt der Pfeil zum Ausgang. So finden blinde Besucher im Notfall den Weg ins Freie. Neben den Pfeil kommt ein Strich, wenn der Fluchtweg nicht zum normalen Ausgang führt.

   Das gilt:

   • ÖNORMAn Fluchtwegen tastbare Schilder an den Handläufen. Ausgang weiß auf grün, der Pfeil zeigt immer zum Ausgang. (ÖNORM V 2105, 5.1.2.5 und 5.1.2.3)
   • ÖNORMGrün nie auf Rot. (ÖNORM V 2105, 5.2.1.3)



2. 2Punkt 2: „1.OG“ zum Ertasten

   Das Geschoß steht in erhabener Großschrift auf einer Fläche, die zur Hand hin geneigt ist. So erfahren blinde Besucher an der Stiege, in welchem Geschoß sie sind. Unten an der Stiege steht „EG“.

   Im Beispiel:

   Die Schrift ist 15 mm hoch und 1 mm erhaben. Die Lesefläche ist 35° geneigt.

   Das gilt:

   • ÖNORMAm Anfang und Ende aller Handläufe, bevorzugt am in Gehrichtung rechten. (ÖNORM V 2105, 5.1.2.3)
   • ÖNORMGroßbuchstaben, bevorzugt 15 mm hoch und 0,8 bis 1,2 mm erhaben. (ÖNORM V 2105, 4.1)
   • ÖNORMLesefläche 30 bis 45° geneigt, Schild bevorzugt weiß oder schwarz. (ÖNORM V 2105, 5.2.1.2 und 5.2.1.3)
   • ÖNORMKontraststufe K II. (ÖNORM B 1600, 10.4.2)



3. 3Punkt 3: Brailleschrift für die Finger

   Die Punktschrift sitzt auf der abgewandten Seite. Für das Auge steht sie auf dem Kopf. Wer den Handlauf umgreift, ertastet sie richtig herum.

   Das gilt:

   • ÖNORMBrailleschrift immer zusätzlich zur Normalschrift. Die Punkte sind 1,2 bis 1,8 mm groß und 0,6 bis 0,9 mm hoch. Der Punktabstand ist 2,7 mm, der Zeichenabstand 6,6 mm. (ÖNORM V 2105, 4.2)
   • ÖNORMSchilder ersetzen, wenn mehr als 30 % der Höhe abgegriffen sind. (ÖNORM V 2105, 5.3)

Möglichkeiten: Möglich sind Schilder aus geklebtem Kunststoff oder aus lackiertem oder eloxiertem Metall zum Nieten. Beide sind witterungs- und abriebfest (V 2105, 5.2). Wir stimmen Inhalte und Brailleschrift mit Ihnen ab.

Weiter zur Checkliste ↓
